辽宁电能质量分析仪 CT变比”界面在此功能下，进行低压CT的变比和角差测试。图中可见：屏幕中提示出一次电流和二次电流测试应使用的钳表分别为：一次用C相中号钳表，二次用A相的5A小号钳表。钳表不能用错，注意一次电流必须用中号钳表或大号钳表进行测量，否则可能会超过仪器的电流量程。在参数设置中应按照一次电流所使用的钳表量程来设置。下方分别显示出一次电流、二次电流、实测变比9．“历史数据”界面图十、历史数据界面历史数据界面如右图所示。按F1键查看某一历史时刻的电气参数，包括：各相电压、电流，零序电压、电流，正序电压、电流，负序电压、电流，电压、电流的不平衡度，各相有功功率、无功功率，总有功功率、无功功率，频率、总功率因数，各相电压电流之间相位夹角及各相功率因数。按F2键查看1~16次电压和电流畸变率和谐波，按F3查看17~32次谐波，F4查看33~48次谐波，F5查看49~64次谐波。屏幕下端蓝条为提示行，按↑、↓键逐条浏览历史记录，←、→键快进寻找，退出键返回主菜单。

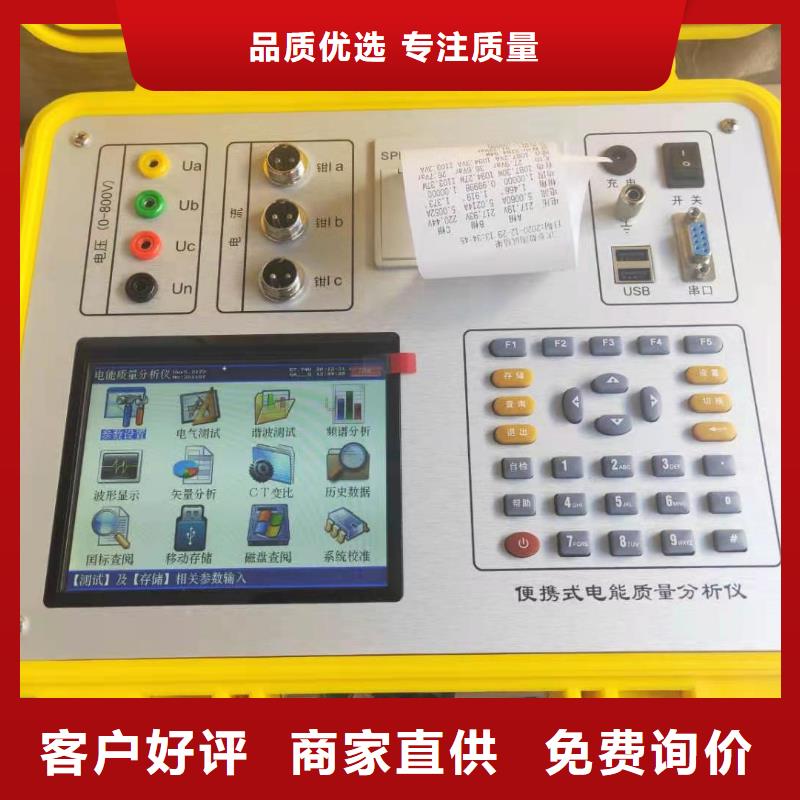

辽宁电能质量分析仪 我公司设计研发的电能质量分析仪是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试仪器。该仪器支持50Hz/60Hz电网工频系统测量，它可记录分析现场的谐波、电压、电流、频率、波动、闪变、电压骤升骤降、功率和三相不平衡等所有电能质量参数，具备高级电能质量测量功能，同时提供了专业的上位机分析软件进行二次分析，为用户提供准确的电力故障诊断分析。配备高精度、高线性度的电压互感器和钳形电流互感器，使仪器对各种参量的测量精度很高，同时现场接线简便。采用进口大屏幕彩色液晶作为显示器，触摸屏操作，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。仪器内置大容量掉电不丢失数据存储器，可将现场测试数据海量保存，为上位机软件的分析提供可靠的现场数据。
